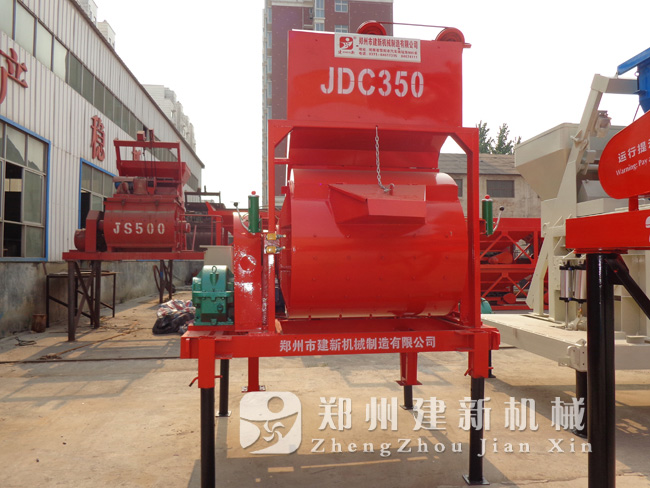

JDC350混凝土攪拌機電源控電配件現在的攪拌機都是由電動機控制的，這樣較為省時省力，但是很多用戶剛接觸到混凝土攪拌機，對上邊的按鈕只是并不了解，下面鄭州建新小編來為大家總結了350混凝土攪拌機電源控電配件怎么使用，可供大家分享。
JDC350混凝土攪拌機電源控電配件怎么使用：
1.攪拌機構的控制攪拌機構是由電動機M1的正反轉運轉來完成的，電動機M1正轉時開始進行攪拌，反轉時將攪拌的混凝土排出。
(1)攪拌過程:按下按鈕SB1，接觸器KM1得電吸合后并自動上鎖，其主觸點閉合，電動機M1得電后正轉，進行攪拌。
(2)排料過程:按下按鈕SB2, SB2常閉觸點會先斷開，使接觸器KMI失電釋放，電動機M1停轉。SB2常開觸點閉合后，使接觸器KM2得電吸合并會自動上鎖，其主觸點閉合，電動機M1反轉，將混凝土排出。停止時，只需按下SB5按鈕即可。
2.上料裝置上的控制上料裝置是由電動機M2的正反轉運行完成的，電動機M2正轉時料斗上升，M2反轉時料斗下降，在其上升、下降運行的極限位置都沒有極限位置開關SQ1, SQ2加以保護。為了防止料斗負載運行時停電，以 保證運行時的安全，采用電磁制動器YB作機械制動裝置。
(1)料斗上升:按下SB3，接觸器KM3得電吸合并自鎖，其主觸點閉合，電動機M2正轉，料斗上升。
(2)料斗下降:按下SB4, SB4常閉觸點先斷開，使接觸器KM3失電釋放，電動機M2停轉。SB4常開觸點閉合，使 接觸器KM4得電吸合并自鎖，其主觸點閉合，電動機M2反轉，料斗下降。
料斗上升、下降的自動停車由限位開關SQ1利SQ2控制。在上升極限位置另設位置保護開關SQ3，且配有限位接 觸器KM5，當料斗上升碰到SQ1時，限位開關失控，料斗將繼續(xù)上升碰到SQ3，使接觸器KM5失電，其主觸點分斷， 料斗立即停車。
為了使料斗能在規(guī)定或任何位置停下來，或避免突然停電而造成料斗下降，在料斗提升機M2主電路中增設一 制動器YBo
3.供水系統操作供水系統操作由電磁閥EV得電供水。
攪拌需要用水時，按動SB7，電磁閥得電供水，松開按鈕SB7，停止供水。
